Графические формулы пространственного строения молекул
Для графического изображения пространственного строения молекул используются
стереохимические, перспективные и проекционные формулы.

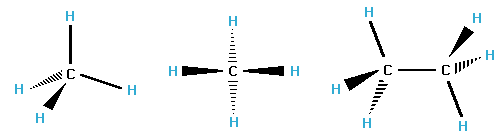

Стереохимические формулы
В стереохимических формулах принято изображать прямыми линиями химические связи, лежащие в плоскости рисунка. Связи, выходящие из плоскости рисунка, изображаются перспективными клиньями: связи, расположенные НАД плоскостью рисунка, - сплошными клиньями, а лежащие ЗА плоскостью - штрихованными клиньями.

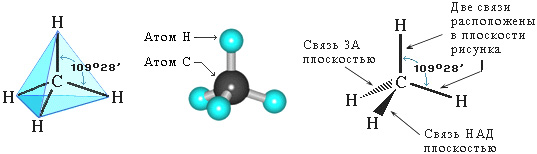

Пример: переход от модели молекулы метана СН
4 к её стереохимической формуле:

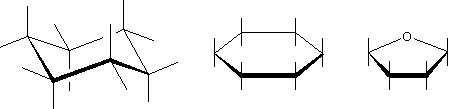

Перспективные формулы
Проекционные формулы
|
|
Стереохимические формулы (а) и проекции Фишера (б)
|
Перспективные формулы (а) и проекции Ньюмена (б) |
