Атомно-орбитальные модели
Для наглядного изображения пространственного и электронного строения молекул, ионов, свободных радикалов удобно использовать атомно-орбитальные модели, отражающие на основе электронных представлений взаимное расположение атомных орбиталей разного типа:
- участвующих в образовании ковалентных связей;
- с неспаренным электроном;
- с неподеленной электронной парой;
- вакантных (например, в карбокатионах).
В виде электронного облака изображают обычно
р-АО и не участвующие в образовании σ-связей гибридные АО; остальные АО обозначаются валентной чертой или клиньями в зависимости от их ориентации в пространстве.
Простая линия (валентная черта) изображает оси орбиталей, лежащие в плоскости рисунка; сплошной клин соответствует АО, расположенной над плоскостью рисунка; штрихованный клин изображает АО, направленную за эту плоскость.

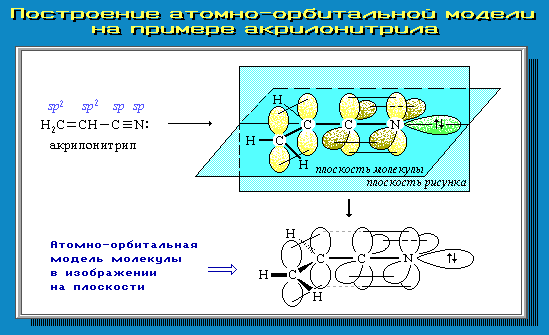

Для построения АО-моделей сначала следует определить тип гибридизации каждого атома и затем
последовательно, в порядке химического связывания атомов, изобразить их атомные орбитали с учетом образуемых углов.
Интерактивная анимация

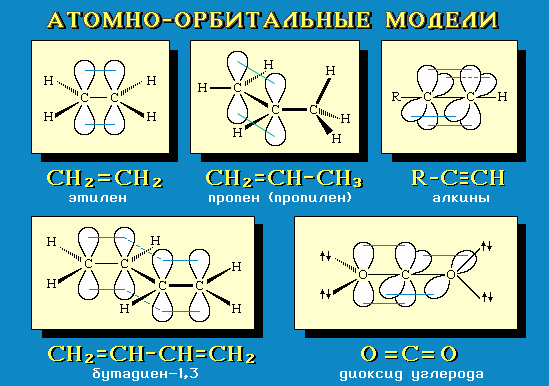

Примеры АО-моделей некоторых молекул:
Умение представить молекулу в виде атомно-орбитальной модели помогает понять не только особенности ее электронного и пространственного строения, но и механизмы передачи взаимного влияния атомов (электронные и пространственные эффекты), которые определяют поведение органических соединений в химических реакциях. Кроме того, с помощью АО-моделей можно объяснить существование
делокализованных π-связей.
